Pasta Cerâmica SiO-2 TOFFEE Caramelo - Grés com chamote 0-0,2mm – 12,5kg

A SIO-2 TOFFEE é uma pasta de grés artístico premium que se distingue pela sua extraordinária paleta de tons naturais quentes, variando entre o bege aveia e o castanho caramelo, consoante a temperatura de cozedura utilizada.

Formulada com 40% de chamote fino impalpável (0–0,2 mm), foi desenvolvida para ceramistas que procuram uma pasta simultaneamente elegante, estável e tecnicamente avançada. O elevado teor de chamote proporciona um comportamento excecional durante a secagem e a cozedura, reduzindo tensões internas e contribuindo para uma elevada estabilidade dimensional.

A sua textura fina permite obter superfícies suaves e detalhadas, sendo especialmente indicada para roda de oleiro e para trabalhos de modelação com detalhes finos. Apesar da presença significativa de chamote, mantém um toque agradável e uma excelente definição das formas.

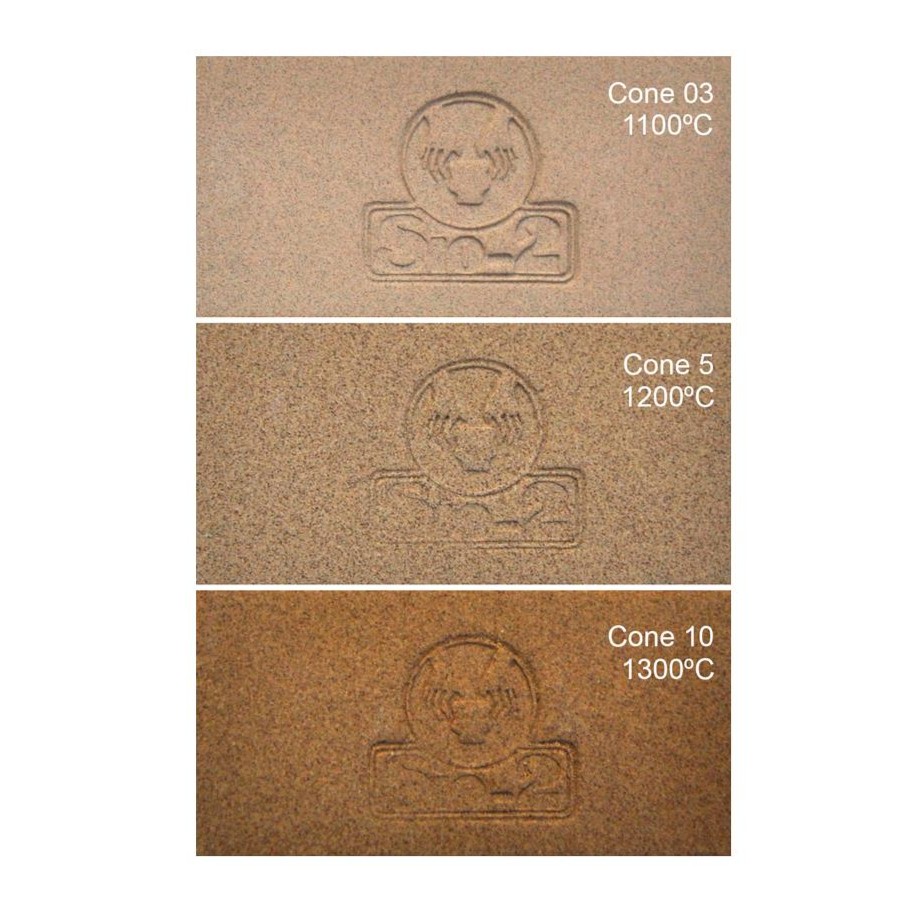

O grande elemento diferenciador desta pasta é o seu desenvolvimento cromático natural durante a cozedura. Dependendo da temperatura final, a TOFFEE evolui desde tons claros e suaves de aveia até tonalidades mais profundas e quentes de caramelo, criando peças com uma personalidade única mesmo sem recurso a vidrado.

A aplicação de vidrados transparentes permite realçar toda a riqueza da cor e profundidade da pasta, tornando-a particularmente apreciada em cerâmica contemporânea, cerâmica utilitária de autor e peças decorativas de elevado valor estético.

Cumpre a norma ISO 6486, sendo adequada para produção de louça utilitária e alimentar.

• Cor da pasta crua: castanho-claro
• Cor após cozedura: do bege aveia ao castanho caramelo
• Granulometria do chamote: 0–0,2 mm (impalpável)
• Aplicações: roda de oleiro, modelação, cerâmica artística, decorativa e utilitária
• Compatível com uso alimentar: Sim (ISO 6486)
• Formato: pasta extrudida (húmida)
• Embalagem: bloco de 12,5 kg

Dados técnicos principais:

• Intervalo de cozedura: 1200 – 1300ºC
• Temperatura de chacota: 1000ºC (Cone 06)
• Teor de água: 19 %
• Plasticidade (IP Atterberg): 12
• Teor de carbonatos (CaCO₃): 0%
• Retração na secagem: 6,2%
• Retração na cozedura (1300ºC): 5,6%
• Porosidade (absorção de água) a 1300 ºC: 0,1%
• Resistência à flexão em seco: 3,5 N/mm²
• Resistência à flexão após cozedura (1300ºC): 50,8 N/mm²
• Coeficiente de dilatação térmica (25–500 ºC): 67,6 × 10⁻⁷ ºC⁻¹

A SIO-2 TOFFEE é uma pasta de grés distinta, criada para quem procura mais do que uma simples argila. A sua capacidade de desenvolver tons naturais quentes e sofisticados, aliada à excelente estabilidade proporcionada pelo elevado teor de chamote, torna-a uma escolha de eleição para ceramistas que valorizam materiais com identidade própria. O resultado são peças elegantes, contemporâneas e visualmente marcantes, mesmo quando deixadas sem vidrado.
