Pasta Cerâmica SiO-2 PRNI Negra - Grés com chamote 0-0,2mm – 12,5kg

A SIO-2 PRNI Negra (Black Stoneware) é uma pasta de grés refratátio e artístico de alta temperatura, formulada com 40% de chamote imperceptível (0–0,2 mm, até 80 Mesh). Esta composição confere características técnicas e estéticas muito interessantes para ceramistas exigentes.

Vantagens técnicas e artísticas:

A presença significativa de chamote melhora o comportamento durante a secagem e a cozedura, reduzindo tensões e minimizando fissuras e deformações. A sua excelente plasticidade também permite o uso em roda de oleiro e modelagem de superfícies lisas com detalhes finos.

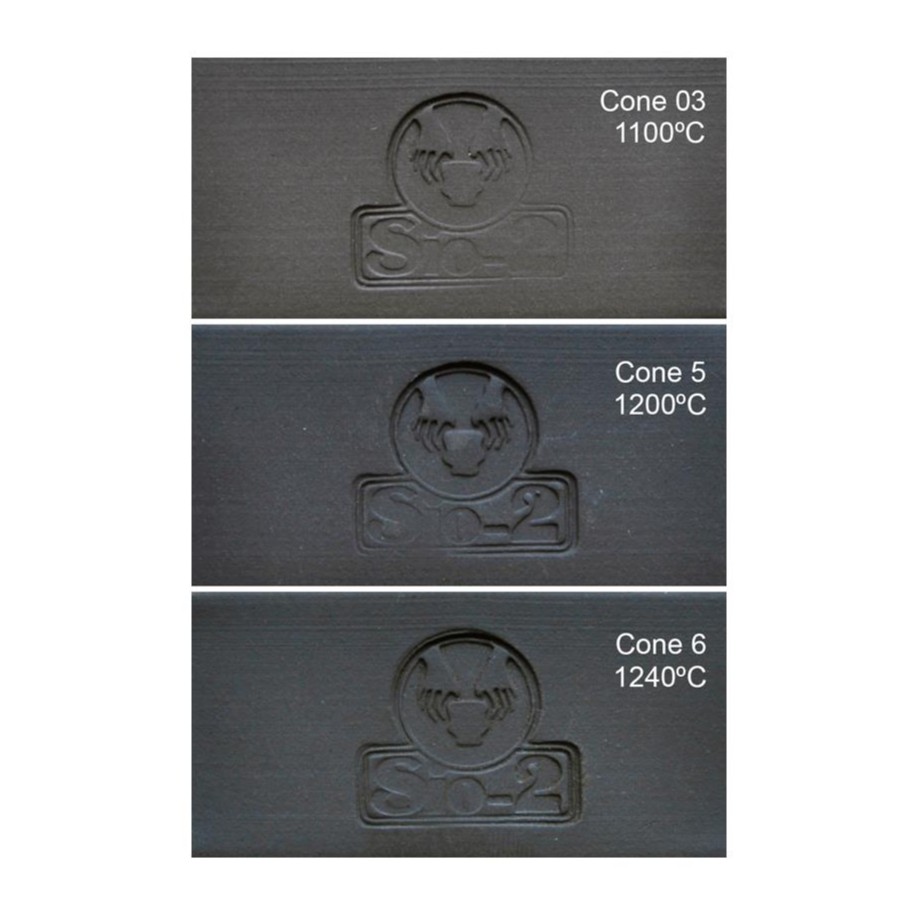

Após a cozedura em atmosfera oxidante, a peça adquire uma cor preta intensa e elegante, distintiva da gama PRN. E em atmosfera redutora, é possível obter efeitos metálicos com matizes azuladas, abrindo possibilidades expressivas únicas.

Adequada para cerâmica utilitária (cerâmica de mesa), sendo compatível com os requisitos de segurança alimentar (norma ISO 6486).
Disponível em forma extrudida (pasta plástica), pronta para uso direto. Em Embalagem de 12,5kgs.

Dados técnicos principais:

• Intervalo de cozedura: 1200 – 1240ºC (Cone 5-6)
• Temperatura de chacota: 1000ºC (Cone 06)
• Teor de água: 21 %
• Plasticidade (IP Atterberg): 19
• Teor de carbonatos (CaCO₃): 0 %
• Retração na secagem: 8,2 %
• Retração na cozedura (1240 ºC): 5,4 %
• Porosidade (absorção de água) a 1240 ºC: 4,0 %
• Resistência à flexão em seco: 5,9 N/mm²
• Resistência à flexão após cozedura (1240 ºC): 51,4 N/mm²
• Coeficiente de dilatação térmica (25–500 ºC): 63,8 × 10⁻⁷ ºC⁻¹

Recomendações de uso e compatibilidades de vidrados:

Use vidrados sem zinco (Zn-free) para evitar reações indesejadas (bolhas, alteração de cor). Elementos como zircônio (Zr) e estanho (Sn) também podem gerar reações, por isso é aconselhado confirmar a compatibilidade com o fornecedor do vidrados. Evite vidrados com coeficiente de dilatação térmica muito baixo (a₂₅–₃₀₀ ºC < 60 × 10⁻⁷ ºC⁻¹), pois a argila PRNI tem coeficiente relativamente elevado numa faixa entre 100 e 200ºC, o que pode gerar tensões entre suporte e esmalte, especialmente em peças esmaltadas apenas de um lado.
O uso de esmaltes com coeficiente médio-alto (a₂₅–₃₀₀ ºC > 60 × 10⁻⁷ ºC⁻¹) é mais seguro para reduzir risco de fissuração no arrefecimento ou em uso posterior.
