Pasta Cerâmica SiO-2 PRNF Negra - Grés com chamote 0-0,5mm – 12,5kg

A SIO-2 PRNF Negra (Black sculpture) é uma pasta de grés refratário preto com 40% de chamote fino a médio (0–0,5 mm, até 35 Mesh), formulada para cerâmica artística e escultura. O seu elevado teor de chamote confere uma superfície ligeiramente texturada e um comportamento exemplar durante a secagem e a cozedura, garantindo estabilidade e reduzindo riscos de fissuras.

Trata-se de uma pasta de grande plasticidade e excelente capacidade de trabalho, adequada para roda de oleiro, modelagem manual e escultura detalhada. Após a cozedura, obtém-se uma cor preta intensa e profunda em atmosfera oxidante, exclusiva da gama PRN, que oferece uma base expressiva e sofisticada para acabamentos naturais ou vidrados.

Em atmosfera redutora, desenvolve efeitos metálicos com reflexos azulados, muito apreciados na cerâmica contemporânea.

Graças à sua formulação refratária, a PRNF apresenta uma excelente resistência mecânica e mantém uma porosidade controlada, o que facilita a aderência de vidrados e óxidos decorativos.

• Cor da pasta crua: cinza-escuro

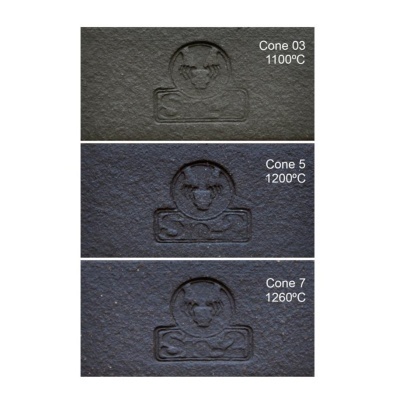

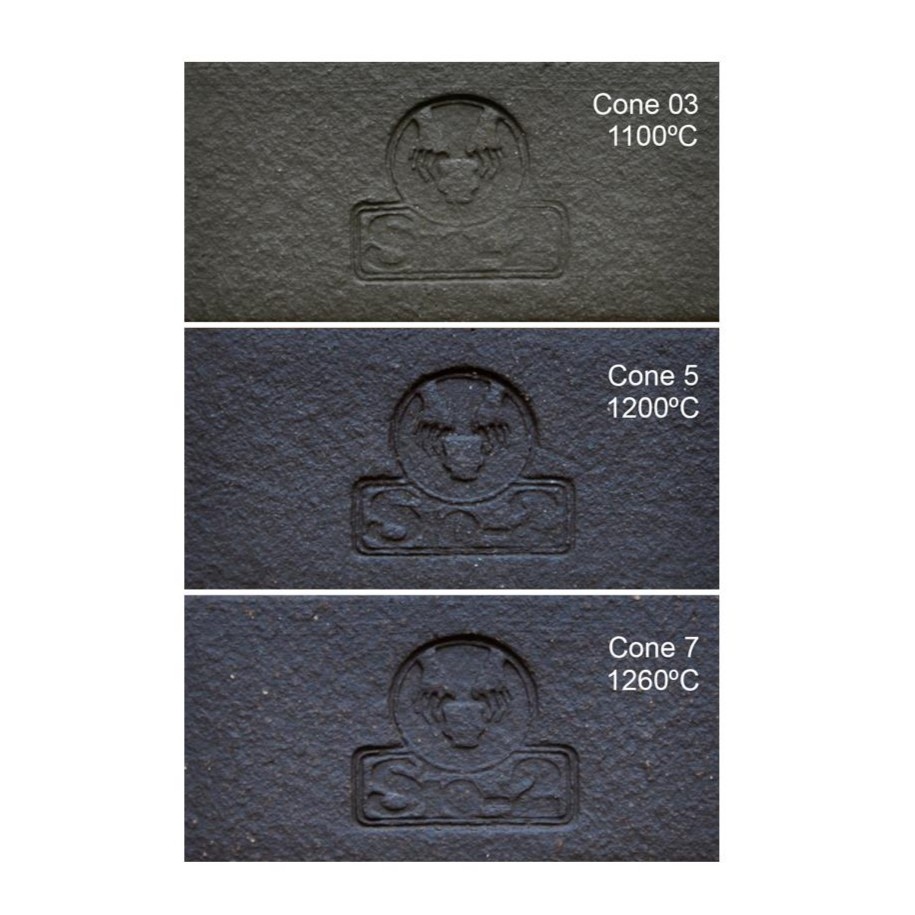

• Cor após cozedura: preto intenso (oxidante) / metálico azulado (redutora)
• Granulometria do chamote: 0–0,5 mm (fino a médio)
• Intervalo de cozedura: 1200–1260°C / Cone 5–7
• Temperatura de chacota: 1000°C / Cone 06
• Aplicações: escultura, roda de oleiro, cerâmica artística e raku
• Formato: pasta extrudida (húmida), pronta a usar
• Embalagem: bloco de 12,5 kg

Dados técnicos:

• Intervalo de cozedura: 1200–1260°C / Cone 5–7
• Temperatura de chacota: 1000°C / Cone 06
• Teor de água: 21 %
• Plasticidade (IP Atterberg): 19
• Teor de carbonatos (CaCO₃): 0 %
• Retração na secagem: 8,1 %
• Retração na cozedura a 1260°C: 3,7 %
• Porosidade (absorção de água) a 1260°C: 8,8 %
• Resistência à flexão em seco: 5,7 N/mm²
• Resistência à flexão após cozedura a 1260°C: 29,5 N/mm²
• Coeficiente de dilatação térmica a 1260°C (25–500°C): 50,8 × 10⁻⁷°C⁻¹

A SIO-2 PRNF Negra distingue-se pela sua personalidade estética e fiabilidade técnica, oferecendo aos ceramistas uma argila expressiva, resistente e versátil.
A sua cor intensa e os efeitos metálicos obtidos em atmosferas redutoras fazem dela uma das pastas preferidas para escultura contemporânea, cerâmica artística e peças de Raku, garantindo sempre resultados consistentes e de elevada qualidade.

Recomendações de uso e compatibilidades de vidrados:

Use vidrados sem zinco (Zn-free) para evitar reações indesejadas (bolhas, alteração de cor). Elementos como zircônio (Zr) e estanho (Sn) também podem gerar reações, por isso é aconselhado confirmar a compatibilidade com o fornecedor do vidrados. Evite vidrados com coeficiente de dilatação térmica muito baixo (a₂₅–₃₀₀ ºC < 60 × 10⁻⁷ ºC⁻¹), pois a argila PRN tem coeficiente relativamente elevado numa faixa entre 100 e 200ºC, o que pode gerar tensões entre suporte e esmalte, especialmente em peças esmaltadas apenas de um lado.
O uso de esmaltes com coeficiente médio-alto (a₂₅–₃₀₀ ºC > 60 × 10⁻⁷ ºC⁻¹) é mais seguro para reduzir risco de fissuração no arrefecimento ou em uso posterior.
