Pasta Cerâmica SiO-2 PRAM Branca – Grés com chamote 0-1,5mm – 12,5kg

A SiO-2 PRAM White Sculture / Raku é uma pasta cerâmica refratária de alta temperatura, composta por grés branco com 40% de chamote grosso (0–1,5 mm, até 12 Mesh), desenvolvida para escultura de grandes dimensões, murais cerâmicos e peças de raku.

O elevado teor de chamote proporciona uma textura marcadamente rústica e agradável ao toque, ao mesmo tempo que garante excelente estabilidade dimensional durante a secagem e a cozedura. Esta combinação torna-a perfeita para trabalhos de grande formato e para técnicas de raku, em que as variações térmicas são extremas.

Graças à sua formulação especial, a PRAM mantém uma plasticidade equilibrada, permitindo uma modelação fluida na roda de oleiro ou em escultura manual, sem perda de consistência estrutural.

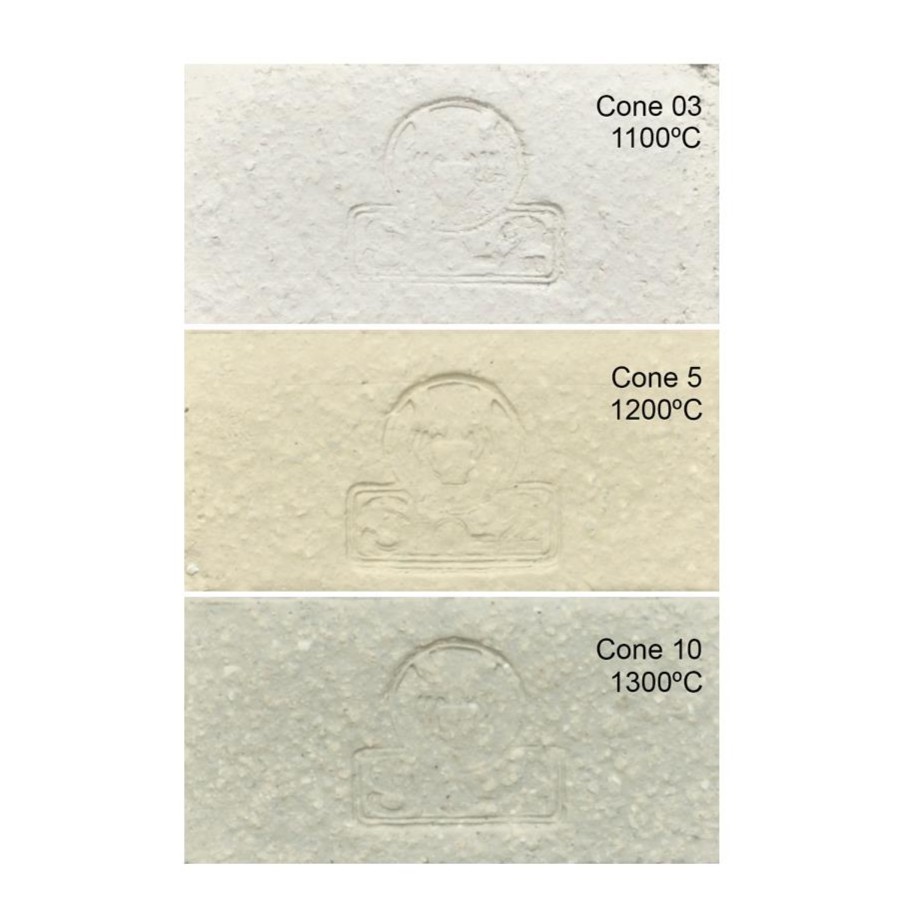

Após cozedura entre 1240ºC e 1300ºC (Cone 6–10), a pasta adquire uma cor marfim clara, muito apreciada por ceramistas e artistas, pois realça com intensidade os vidrados transparentes e coloridos, assim como os óxidos decorativos, que desenvolvem tons vivos e brilhantes.

• Cor da pasta crua: branca-acinzentada
• Cor após cozedura: marfim claro
• Granulometria da chamotte: 0–1,5 mm (grossa)
• Intervalo de cozedura: 1240–1300 ºC / Cone 6–10
• Temperatura de biscoito: 1000 ºC / Cone 06
• Aplicações: escultura, murais, raku, roda de oleiro e cerâmica artística
• Formato: pasta extrudida (húmida), pronta a usar
• Embalagem: bloco de 12,5 kg

Dados Técnicos:

• Intervalo de cozedura: 1240–1300ºC / Cone 6–10
• Temperatura de chacota: 1000ºC / Cone 06
• Teor de água: 17%
• Plasticidade (IP Atterberg): 16
• Teor de carbonatos (CaCO₃): 0%
• Retração na secagem: 5,3%
• Retração na cozedura a 1300ºC: 4,5%
• Porosidade (absorção de água) após cozedura a 1300ºC: 4,4%
• Resistência à flexão em seco: 2,1 N/mm²
• Resistência à flexão após cozedura a 1300ºC: 21,8 N/mm²
• Coeficiente de dilatação térmica a 1250ºC (25–500ºC): 64,5 x 10⁻⁷ ºC⁻¹
