Pasta Cerâmica SiO-2 PRAF Branca – Grés com chamote 0-0,5mm – 12,5kg

A SIO-2 PRAF Branca — também conhecida como pasta Rafael — é uma pasta de grés refratário branco com 40 % de chamote fino a médio (0–0,5 mm, até 35 Mesh), desenvolvida para cerâmica artística, escultura, murais e peças de Raku.

O elevado teor de chamote confere-lhe uma textura subtilmente granulada e uma estabilidade excecional durante a secagem e a cozedura, tornando-a ideal para trabalhos escultóricos e para técnicas de Raku, onde as variações térmicas são mais intensas.

A sua plasticidade equilibrada permite uma modelação confortável e controlada, tanto em roda de oleiro como em trabalho manual. Após cozedura entre 1240°C e 1300°C (Cone 6–10), apresenta uma cor marfim clara e uniforme, muito valorizada por ceramistas e artistas, pois realça a aplicação de vidrados e óxidos colorantes, que desenvolvem tons vivos e brilhantes.

É fornecida em pasta extrudida (húmida), pronta a usar, com excelente desempenho tanto em chacota como em cozedura final.

• Cor da pasta crua: branca-acinzentada

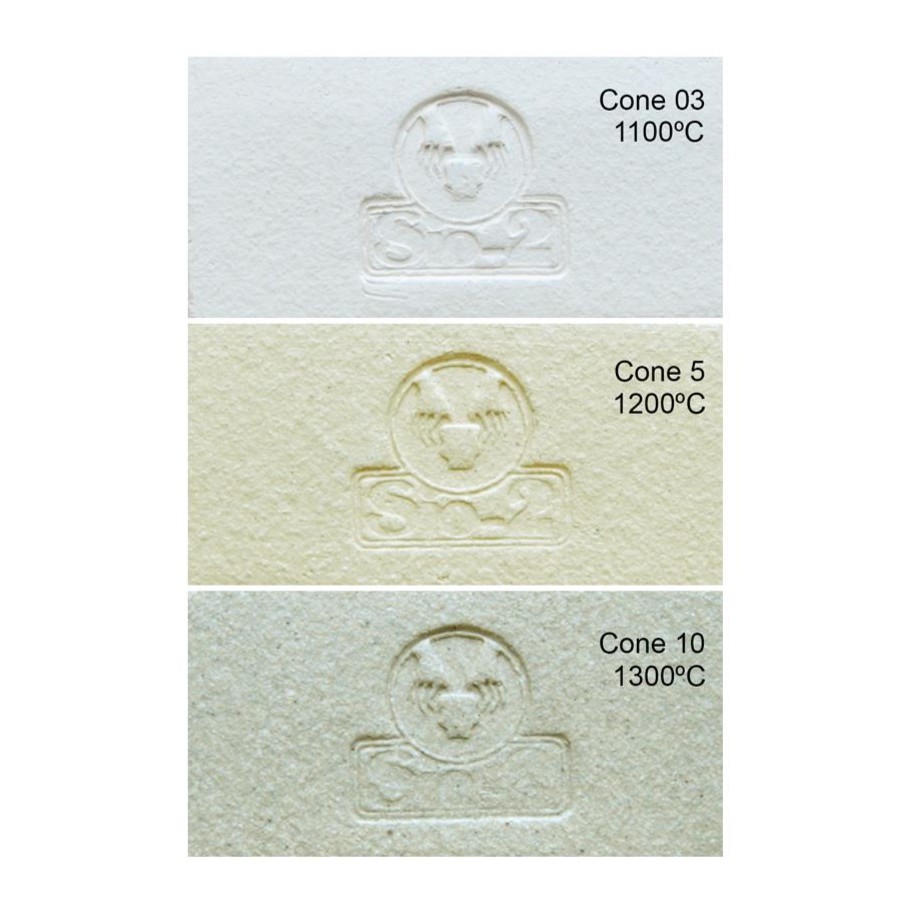

• Cor após cozedura: marfim claro
• Granulometria do chamote: 0–0,5 mm (fino a médio)
• Intervalo de cozedura: 1240–1300°C / Cone 6–10
• Temperatura de chacota: 1000°C / Cone 06
• Aplicações: escultura, murais, Raku, roda de oleiro e cerâmica artística
• Formato: pasta extrudida (húmida), pronta a usar
• Embalagem: bloco de 12,5 kg

Dados Técnicos:

• Intervalo de cozedura: 1240–1300ºC / Cone 6–10
• Temperatura de chacota: 1000ºC / Cone 06
• Teor de água: 17%
• Plasticidade (IP Atterberg): 16
• Teor de carbonatos (CaCO₃): 0%
• Retração na secagem: 5,4%
• Retração na cozedura a 1300ºC: 4,6%
• Porosidade (absorção de água) a 1300ºC: 4,1%
• Resistência à flexão em seco: 2,4 N/mm²
• Resistência à flexão após cozedura a 1300ºC: 33,5 N/mm²
• Coeficiente de dilatação térmica a 1250 ºC (25–500ºC): 59,84 x 10⁻⁷ ºC⁻¹
