Pasta Cerâmica SiO-2 LUNA Bege com pintas – Grés com chamote 0-0,2mm – 12,5kg

A SIO-2 LUNA é uma pasta de grés artístico premium com chamote impalpável (0–0,2 mm), especialmente desenvolvida para ceramistas que procuram textura, subtileza cromática e elegância natural.
Contém minerais fundentes que, durante a cozedura, originam uma superfície bege-marfim pontuada por pequenas manchas escuras — um efeito moteado sofisticado e orgânico que torna cada peça verdadeiramente única.

A sua formulação técnica equilibrada proporciona um comportamento exemplar durante a secagem e a cozedura, reduzindo o risco de fissuras ou deformações, mesmo em peças de maior espessura.
Com plasticidade controlada (IP 14) e elevado teor de chamote, é uma pasta fácil de trabalhar em modelação, escultura ou roda de oleiro, mantendo sempre uma superfície limpa e agradável ao toque.

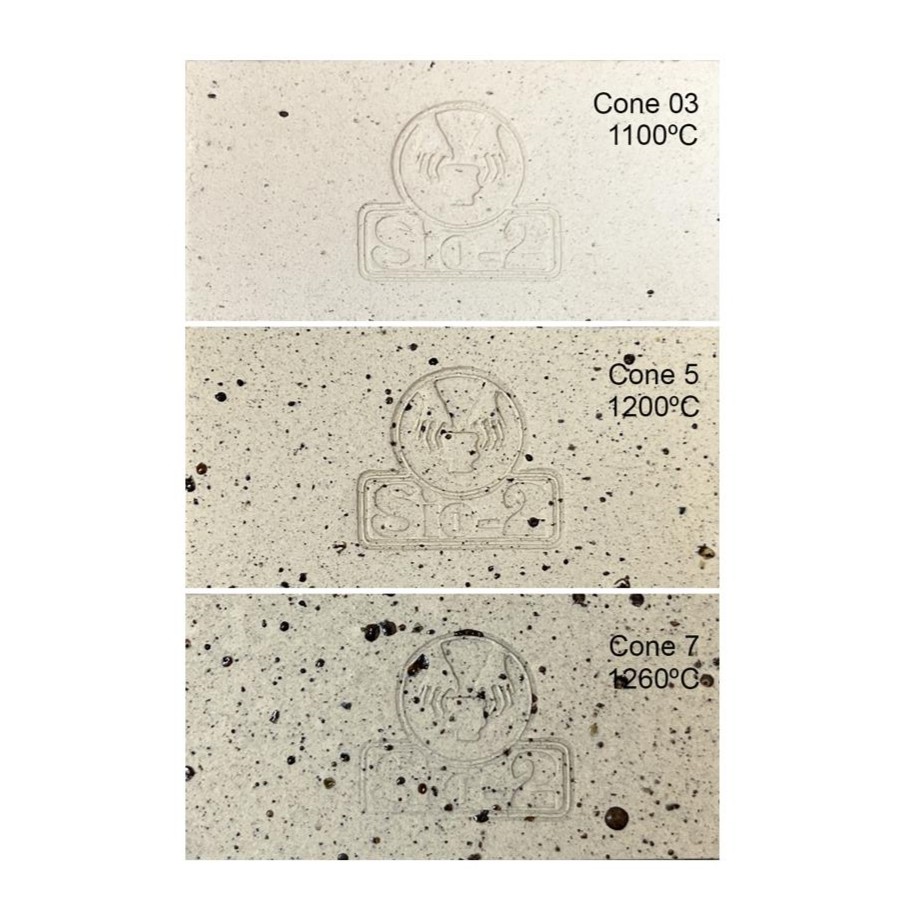

Após cozedura entre 1200°C e 1260°C (Cone 5–7), a LUNA apresenta uma base bege-clara salpicada por pontos escuros de diferentes tamanhos e tonalidades, criando um efeito natural e contemporâneo muito valorizado em cerâmica artesanal e de autor.

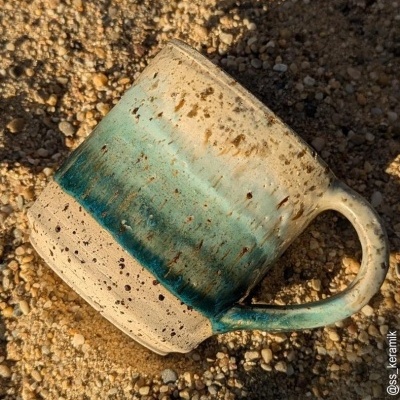

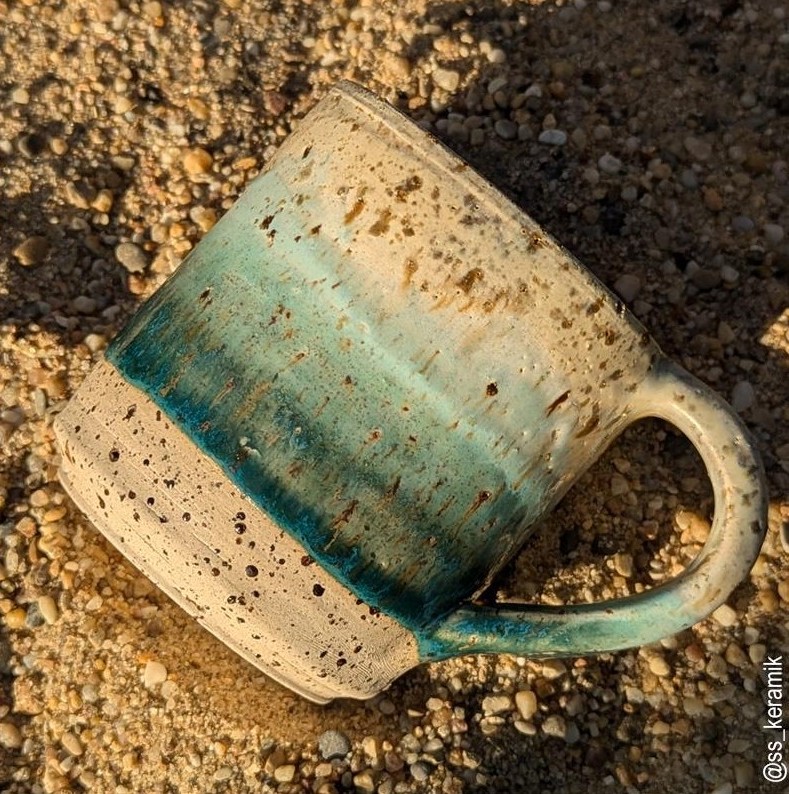

A aplicação de vidrados transparentes realça a profundidade e o brilho do moteado, revelando toda a riqueza do material.

• Cor da pasta crua: bege-clara
• Cor após cozedura: bege-marfim moteado com pintas escuras
• Granulometria do chamote: 0–0,2 mm (impalpável)
• Intervalo de cozedura: 1200–1260°C / Cone 5–7
• Temperatura de chacota: 1060°C / Cone 04
• Aplicações: modelação, roda de oleiro, escultura, cerâmica artística e de autor
• Formato: pasta extrudida (húmida), pronta a usar
• Embalagem: bloco de 12,5 kg

Dados Técnicos:

• Intervalo de cozedura: 1200–1260ºC / Cone 5–7
• Temperatura de chacota: 1060ºC / Cone 04
• Teor de água: 19%
• Plasticidade (IP Atterberg): 14
• Teor de carbonatos (CaCO₃): 0%
• Retração na secagem: 5,8%
• Retração na cozedura a 1260ºC: 5,3%
• Porosidade (absorção de água) a 1260ºC: 0,0%
• Resistência à flexão em seco: 2,7 N/mm²
• Resistência à flexão após cozedura a 1300ºC: 29,2 N/mm²
• Coeficiente de dilatação térmica a 1250 ºC (25–500ºC): 61,1 x 10⁻⁷ ºC⁻¹

A SIO-2 LUNA é uma pasta de grés moteado de alta qualidade, que combina estética refinada, resistência e excelente desempenho técnico.

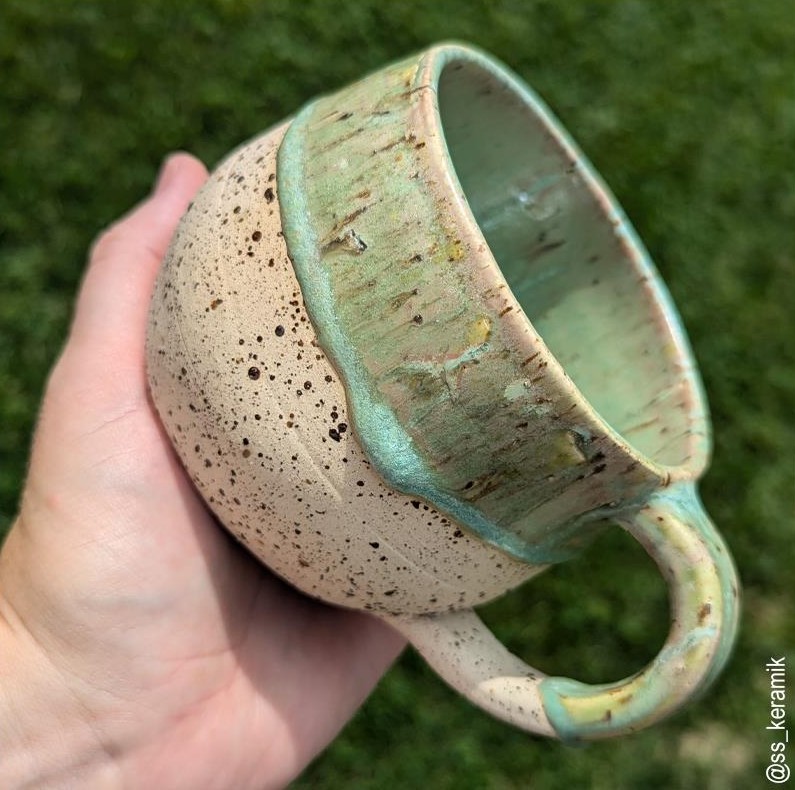

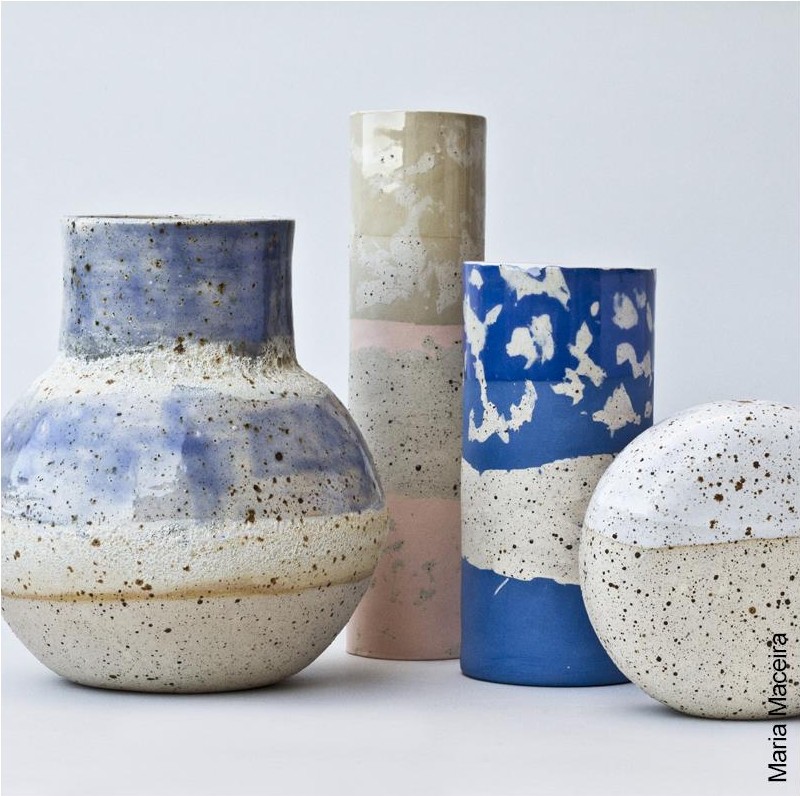

O seu efeito natural salpicado e a sua superfície suave e durável fazem dela uma escolha de eleição para ceramistas exigentes, especialmente em peças de design contemporâneo, escultura e cerâmica utilitária premium.

--------------------------------------

⚠️ ALERTA para cozedura:

Prevenção de Lascamento (Flaking)
A vivacidade e o efeito salpicado natural da pasta SIO-2 LUNA são provocados por minerais naturais presentes na sua composição. Estes minerais podem conter vestígios de outros compostos que, se forem submetidos a uma cozedura inicial de chacota a baixa temperatura, podem reidratar mais tarde e causar o lascamento ou descascamento (flaking) da superfície das peças. Para evitar este problema de reidratação e garantir a estabilidade das suas peças, siga as seguintes recomendações de cozedura:
🔥 Suba a temperatura da chacota, idealmente entre 1050ºC e 1080ºC (Cone 04).
⏱️ Aumente o patamar (soak time): Prolongue o tempo de sustentação/patamar no topo da temperatura máxima da chacota para garantir a transformação completa dos minerais (20 a 30 mins)
🏺 Cozedura única (single firing): Se optar por aplicar o vidrado diretamente na peça em cru e fizer apenas uma única cozedura de alta temperatura (não chacotando), este problema não ocorre.

Colagem e Vitrificação de Contacto acima de 1080ºC
A pasta SIO-2 LUNA apresenta um risco elevado de aderência e danos nas placas de cordierite (mesmo que as peças não tenham vidrado na base). Isto deve-se a dois fatores críticos da sua composição:
 - Minerais Fundentes: As pintas escuras são criadas por minerais que liquefazem a alta temperatura. Se estiverem na base da peça, agem como uma "micro-cola" fundente.
 - Porosidade Zero (0.0% a 1260 ºC): A pasta atinge a vitrificação total em alta temperatura, tornando-se extremamente densa e propensa a agarrar a superfícies cerâmicas limpas.

Medidas de Proteção Recomendadas:
🚫 Não coza em placas "nuas": Deve aplicar engobe protetor de placas (kiln wash) em toda a superfície de cordierite. O engobe cria uma barreira infusível que impede o contacto direto dos minerais da pasta com a placa.
🧼 Adicione alumina em pó: Aplique um pouco de hidrato de alumina na placa para criar uma camada não aderente.
🍪 Use bolachas de sacrifício (firing cookies): Coza as peças em cima de pequenos discos finos feitos com outra pasta sem pintas (e protegidos com engobe). Se a peça agarrar, quebrará apenas o disco descartável e preservará a sua placa do forno.
