Barbotina Cerâmica SiO-2 ANETO Slip Branca – Porcelana - 6 kg

A SIO-2 ANETO SLIP Branca é uma barbotina (pasta líquida em suspensão) de porcelana translúcida de elevada qualidade e pureza, especialmente formulada para enchimento em moldes de gesso (colagem). Baseada na reconhecida porcelana ANETO, combina brancura excecional, elevada estabilidade e excelente comportamento de cozedura, permitindo produzir peças de elevada qualidade com grande consistência dimensional.

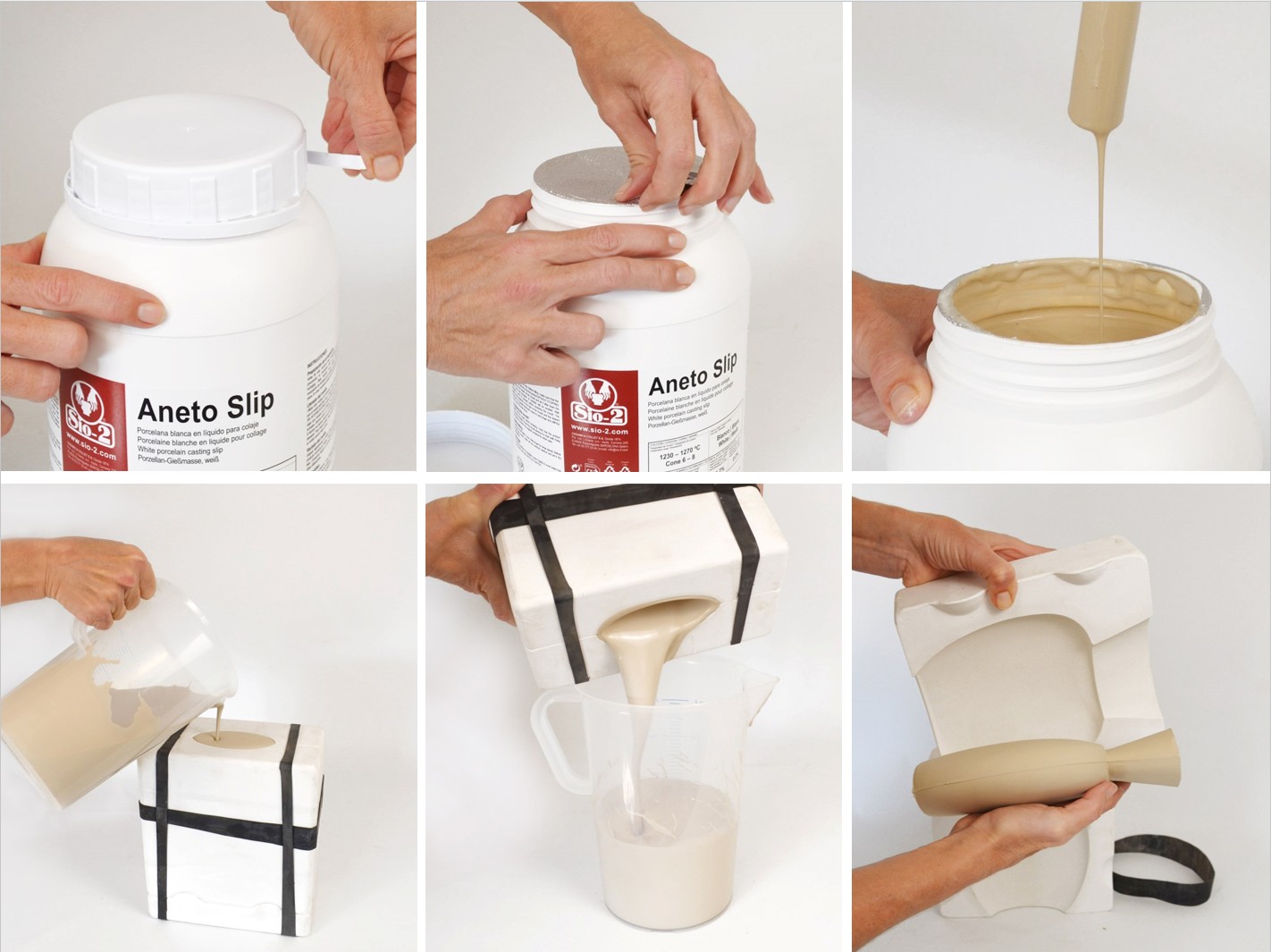

A sua formulação foi desenvolvida para proporcionar uma fluidez otimizada para colagem, garantindo enchimento uniforme dos moldes, boa reprodução dos detalhes e desmoldagem eficiente. O resultado são peças com superfícies finas, regulares e de acabamento muito limpo, adequadas para cerâmica artística, decorativa e utilitária.

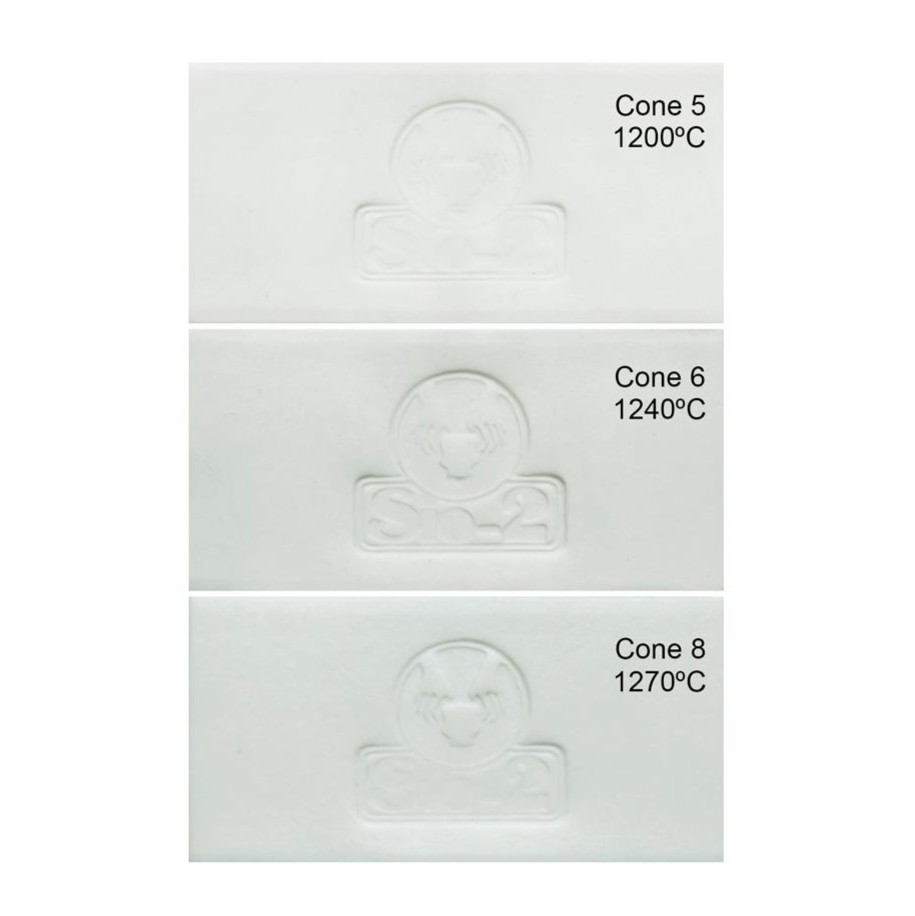

A sua brancura e translucidez natural após cozedura entre 1230°C e 1270°C (Cone 6–8) conferem às peças um acabamento sofisticado e luminoso. A sua absorção de água praticamente nula após cozedura permite obter peças densas, resistentes e duráveis.

Cumpre a norma ISO 6486, sendo segura para louça utilitária e alimentar.

A ANETO SLIP é fornecida pronta a utilizar num prático bidão de 3,5 litros (6 kg), equipado com tampa de rosca, selo de segurança e vedação termoselada, garantindo uma conservação segura até à utilização.

• Tipo: barbotina para colagem em molde de gesso
• Cor após cozedura: branco translúcido
• Intervalo de cozedura: 1230–1270°C
• Temperatura de chacota: 1000°CAplicações: enchimento de moldes, porcelana decorativa e cerâmica de mesa
• Compatível com uso alimentar: Sim (ISO 6486)
• Embalagem: bidão de 3,5 litros (6 kg)
• Fornecida pronta a utilizar

Dados técnicos

• Intervalo de cozedura: 1230–1270°C / Cone 6–8
• Intervalo de cozedura (chacota): 1000 / Cone 06
• Densidade: 1,7g/cm3
• Plasticidade (IP Atterberg): 11
• Teor de carbonatos (CaCO₃): 0 %
• Retração na secagem: 5,8 %
• Retração na cozedura a 1250°C: 11,2 %
• Porosidade (absorção de água) a 1250°C: 0 %
• Resistência à flexão em seco: 3,1 N/mm²
• Resistência à flexão após cozedura a 1250°C: 51,5 N/mm²
• Coeficiente de dilatação térmica a 1050°C (25–500°C): 63,7 × 10⁻⁷°C⁻¹

A SIO-2 ANETO SLIP permite levar a qualidade da porcelana ANETO ao processo de colagem em molde, oferecendo uma combinação rara de brancura, translucidez e estabilidade técnica. É uma escolha de excelência para ceramistas, ateliers e escolas que procuram produzir peças em porcelana com elevado rigor dimensional e acabamento profissional.
